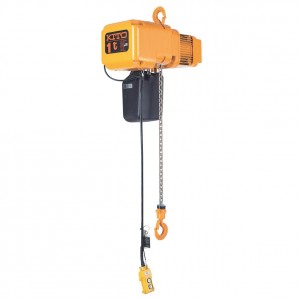

ER 懸垂形(単体)
型式:ER005S/ER010S/ER015S/ER020S/ER028S/ER050S

確認事項:
①吊荷重 ②揚程 ③電源(プラグの有無)

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・逆相時は電気チェーンブロックは始動しません。
・高揚程の大きいバケットは必ず、バケットフックも保持してください。
・水濡れは厳禁です。
・駆動時、出力の3倍以上の電源が必要になります。

※図面は、最寄りの営業所までお問い合わせください。

  • 商品カタログPDF

■仕様(メーカー:キトー)≪斜め吊り厳禁≫

型式 定格
荷重
(t)
フック間
最小距離(㎜)
標準
揚程
(m)
巻上げモータ
3相200V
巻上速度(m/min) ロードチェーン
線径x掛数
(㎜)
等級 重量(㎏) 揚程1m
増し増加
重量
(㎏)
出力
(kW)
反復定格
(%ED)
50Hz 60Hz
ER005S 0.5 370 6 0.9 60 7.6 9.1 Φ6.3×1 M5 40.7 0.85
ER010S 1.0 440 1.8 7.3 8.8 Φ8.0×1 65.8 1.38
ER015S 1.5 505 5.1 6.1 Φ10.0×1 75.6 2.30
ER020S 2.0 610 3.5 7.1 8.5 115.6
ER028S 2.8 660 4.6 5.8 6.9 Φ12.5×1 M4 132.8 3.40
ER050S 5.0 895   3.5 4.2 Φ11.2×2 168.8 5.90

※重量は、揚程6mの場合です。
