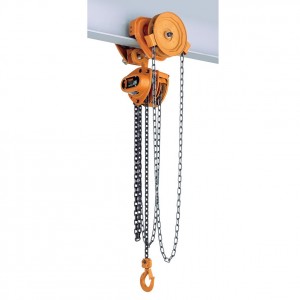

ギヤードトロリ結合形
型式:TSG/GT

確認事項:
①吊荷重 ②揚程 ③レール巾

特徴:
・荷物の横移動が短い場合や、横行頻度が少ない作業に適しています。
・微調整が可能です。

使用上のご注意:
・H鋼を使用する場合K寸法に注意してください。
・電気チェーンブロックとのフック掛けは一部を除き禁止です。
・斜め引きで使用してはいけません。

  • 商品カタログPDF

■主要寸法図

01-04-04-s



■ギヤードトロリ仕様(メーカー:キトー・ニッチ)

型式 定格荷重
(t)
揚程
(m)
適用レール巾
(㎜)
重量
(㎏)
  型式 定格荷重
(t)
揚程
(m)
適用レール巾
(㎜)
重量
(㎏)
TSG010
(GT5010)
1 2.5 75・100・125 12 GT100 10 4 150・175・190 98
6 16 6 100
10 20 10 104
1m増毎 1 1m増毎 1
TSG020
(GT5020)
2 3 100・125・150 19 GT200
(TSG200)
(GT-3)
20 4 150・175・190 200
6 22 6 204
10 27 10 212
1m増毎 1 1m増毎 2
TSG030
(GT5030)
3 3 100・125・150 27 GT300 30 4 175・190 478
6 30 6 482
10 34 10 490
1m増毎 1 1m増毎 2
TSG050
(GT5050)
5 3.5 125・150・175 56
6 59
10 63
1m増毎 1
ロング吊ジク 1~5 300m迄対応 ロング吊ジク 10~20 300m迄対応



■ギヤードトロリ結合形仕様

種類
(呼び)
(T)
レール下面よりフック
までの最小距離 C
A
(レール巾最大の場合)
A’ B E G H I J K K’
直結 フック掛け
1/2 305 380 273 309 236 116 27.0 106 60 19 95 106
1 305 395 273 309 236 116 29.0 106 71 28 95 106
2 380 505 346 385 280 154 36.0 127 85 34 112 109
3 535 670 356 398 324 157 42.5 148 100 36 134 114
5 660 815 373 401 400 156 46.5 169 118 47 144 131

※c寸法はビームサイズにより多少異なります。
