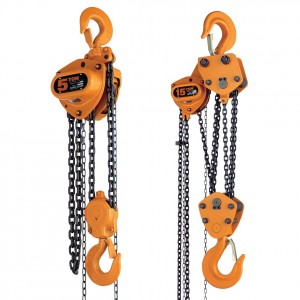

チェーンブロック (キトー) 3~15t
型式:CB030/CB050/CB075/CB100/CB150

確認事項:
①吊荷重 ②揚程

使用上のご注意:
・定格荷重を超える荷を吊上げてはいけません。
・人を吊上げたり、人の上で荷を操作してはいけません。
・荷の上に乗って操作してはいけません。
・ロードチェンが変形したり傷ついているチェーンブロックは使ってはいけません。
・故障したり、修理中のチェーンブロックは使ってはいけません。
・フックの先端で荷重を受けるような操作をしてはいけません。
・フックラッチのとれたフックは使ってはいけません。
・ロードチェンを吊り具代わりに荷に巻きつけて使ってはいけません。
・ロードチェンを鉄板等の角にあてて操作してはいけません。
・鉄板等を吊った状態で、溶接作業や切断作業をしてはいけません。
・溶接作業中ロードチェンをアースとして使用してはいけません。
・巻上げ過ぎ、巻下ろし過ぎ作業はしてはいけません。
・荷を吊った状態で長時間放置してはいけません。
・2丁吊りの場合は吊り荷重と同じ定格荷重のチェーンブロックを2台ご使用ください。

  • 商品カタログPDF

01-02-01-s2



■主要寸法図

※3T・5Tは2条掛、10T(M2)は3条掛、10T(M3)は4条掛、15T(M2)は5条掛、15T(M3)は6条掛で寸法図とは若干異なります。

01-02-02-s



■仕様(メーカー:キトー)≪斜め吊り厳禁≫

型式 定格荷重
(t)
揚程
(m)
重量
(㎏)
寸法(mm)
A B C D E F G S
CB030 3.0 3.0 24.0 171 235 510 3100 78 162 42.5 56
6.0 34.0
10.0 46.5
15.0 62.4
30.0 86.4
CB050 5.0 3.0 40.0 192 282 600 3600 91 194 46.5 63
6.0 55.0
10.0 72.0
15.0 93.8
CB075 7.5 3.5 62.0 373 770 4200 253 72.5 85
6.0 78.5
10.0 103.3
CB100 10.0 3.5 83.0 438 760 111 308
6.0 103.0
10.0 134.0
15.0 174.0
CB150 15.0 3.5 155.0 268 492 1020 4700 119 337 80.0 100
6.0 184.0
10.0 230.0
15.0 286.1
