■ 電気チェーンブロック 各種

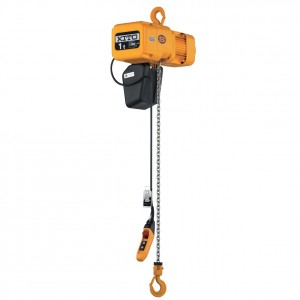

ER2 懸垂形(単体)
型式:ER2

確認事項:
①吊荷重 ②揚程 ③電源(プラグの有無)

特徴:
・フリクションクラッチ・上下限リミットスイッチ・非常停止押ボタン付。

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・逆相時は電気チェーンブロックは始動しません。
・高揚程の大きいバケットは必ず、バケットフックも保持してください。
・水濡れは厳禁です。
・駆動時、出力の3倍以上の電源が必要になります。

※図面は、最寄りの営業所までお問い合わせください。

  • 商品カタログPDF

■仕様(メーカー:キトー)≪斜め吊り厳禁≫

型式 定格
荷重
(t)
フック間
最小距離(㎜)
標準
揚程
(m)
巻上げモータ
3相200V
巻上速度(m/s) ロードチェーン
線径x掛数
(㎜)
等級 重量(㎏) 揚程1m
増し増加
重量
(㎏)
出力
(kW)
反復定格
(%ED)
50Hz 60Hz
ER2-005S 0.5 370 6 0.9 60 0.1220 0.1470 Φ6.1x1 M5 39 0.81
ER2-010S 1.0 430 1.8 0.1180 0.1420 Φ7.7×1 58 1.33
ER2-015S 1.5 510 0.0570 0.0900 Φ10.2×1 79 2.3
ER2-020S 2.0 590 3.5 0.1170 0.1400 M4 98
ER2-025S 2.5 625 0.0950 0.1130 Φ11.2×1 112 2.8
ER2-028S 2.8 785 0.0767 0.0917 Φ10.2×2 120 4.7
ER2-050S 5.0 910 0.0483 0.0583 Φ11.2×2 148 5.6

※重量は、揚程6mの場合です。

お問い合わせ
ER2 大容量形 10~20t懸垂形(単体)
型式:ER2-100S/ER2-150S/ER2-200S

確認事項:
①吊荷重 ②揚程 ③電源(プラグの有無)

特徴:
・フリクションクラッチ・上下限リミットスイッチ・非常停止押ボタン付。

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・逆相時は電気チェーンブロックは始動しません。
・水濡れは厳禁です。
・駆動時、出力の3倍以上の電源が必要になります。

※図面は、最寄りの営業所までお問い合わせください。

  • 商品カタログPDF

■仕様(メーカー:キトー)≪斜め吊り厳禁≫

型式 定格
荷重
(t)
フック間
最小距離(㎜)
標準
揚程
(m)
巻上げモータ
3相200V
巻上速度(m/s) ロードチェーン
線径x掛数
(㎜)
等級 重量(㎏) 揚程1m
増し増加
重量
(㎏)
出力
(kW)
反復定格
(%ED)
50Hz 60Hz
ER2-100S 10 1370 6 3.5×2 60 0.0483 0.0583 Φ11.2×4 M4 366 11
ER2-150S 15 1595 0.0317 0.0383 Φ11.2×6 M4 498 17
ER2-200S 20 1710 0.0233 0.0283 Φ11.2×8 M4 595 22

※重量は、揚程6mの場合です。 ※運搬専用台が15t、20tに付いています。

お問い合わせ
ER 懸垂形(単体)
型式:ER005S/ER010S/ER015S/ER020S/ER028S/ER050S

確認事項:
①吊荷重 ②揚程 ③電源(プラグの有無)

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・逆相時は電気チェーンブロックは始動しません。
・高揚程の大きいバケットは必ず、バケットフックも保持してください。
・水濡れは厳禁です。
・駆動時、出力の3倍以上の電源が必要になります。

※図面は、最寄りの営業所までお問い合わせください。

  • 商品カタログPDF

■仕様(メーカー:キトー)≪斜め吊り厳禁≫

型式 定格
荷重
(t)
フック間
最小距離(㎜)
標準
揚程
(m)
巻上げモータ
3相200V
巻上速度(m/min) ロードチェーン
線径x掛数
(㎜)
等級 重量(㎏) 揚程1m
増し増加
重量
(㎏)
出力
(kW)
反復定格
(%ED)
50Hz 60Hz
ER005S 0.5 370 6 0.9 60 7.6 9.1 Φ6.3×1 M5 40.7 0.85
ER010S 1.0 440 1.8 7.3 8.8 Φ8.0×1 65.8 1.38
ER015S 1.5 505 5.1 6.1 Φ10.0×1 75.6 2.30
ER020S 2.0 610 3.5 7.1 8.5 115.6
ER028S 2.8 660 4.6 5.8 6.9 Φ12.5×1 M4 132.8 3.40
ER050S 5.0 895   3.5 4.2 Φ11.2×2 168.8 5.90

※重量は、揚程6mの場合です。

お問い合わせ
ER 大容量形 10~30t 懸垂形(単体)
型式:ER100S/ER150S/ER200S/ER300S

確認事項:
①吊荷重 ②揚程 ③電源(プラグの有無)

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・逆相時は電気チェーンブロックは始動しません。
・水濡れは厳禁です。
・駆動時、出力の3倍以上の電源が必要になります。

※図面は、最寄りの営業所までお問い合わせください。

  • 商品カタログPDF

■仕様(メーカー:キトー)≪斜め吊り厳禁≫

型式 定格
荷重
(t)
フック間
最小距離(㎜)
標準
揚程
(m)
巻上げモータ
3相200V
巻上速度(m/min) ロードチェーン
線径x掛数
(㎜)
等級 重量(㎏) 揚程1m
増し増加
重量
(㎏)
出力
(kW)
反復定格
(%ED)
50Hz 60Hz
ER100S 10 1335 6 4.6×2 60 3.4 4.1 Φ11.2×4 M4 357 12
ER150S 15 1540 35 2.3 2.8 Φ11.2×6 993 18
ER200S 20 1650 1.7 2.00 Φ11.2×8 1261 24
ER300S 30 1930 1.2 1.4 Φ11.2×12 2000 36

※運搬専用台が、15t・20t・30tに付いています。

お問い合わせ

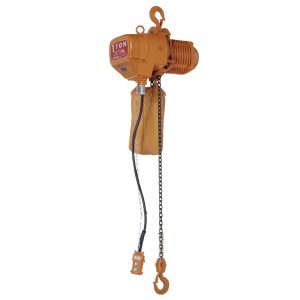

ES 懸垂形(単体)
型式:ES005S/ES010S/ES015S/ES020S/ES028S/ES050S

確認事項:
①吊荷重 ②揚程 ③電源(プラグの有無)

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・逆相時は電気チェーンブロックは始動しません。
・高揚程の大きいバケットは必ず、バケットフックも保持してください。
・水濡れは厳禁です。
・駆動時、出力の3倍以上の電源が必要になります。

※図面は、最寄りの営業所までお問い合わせください。

  • 商品カタログPDF

■仕様(メーカー:キトー)≪斜め吊り厳禁≫

型式 定格
荷重
(t)
フック間
最小距離(㎜)
標準
揚程
(m)
巻上げモータ
3相200V
巻上速度(m/min) ロードチェーン
線径x掛数
(㎜)
重量(㎏) 揚程1m
増し増加
重量
(㎏)
出力
(kW)
時間定格
(min)
50Hz 60Hz
ES005S 0.5 575 6 0.8 30 6.7 8.0 6.3×1 49.0 0.85
ES010s 1.0 650 1.5 7.1×1 67.5 1.20
ES015S 1.5 775 3.0 8.9 10.7 10.0×1 116.6 2.30
ES020S 2.0 785 6.6 7.9
ES028S 2.8 945 4.5 5.4 10.0×2 139.0 4.60
ES050S 5.0 995 2.6 3.2 11.2×2 152.0 5.90

※重量は、揚程6mの場合です。

お問い合わせ
ES 大容量形 10t 懸垂形(単体)
型式:ES100S

確認事項:
①吊荷重 ②揚程 ③電源(プラグの有無)

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・逆相時は電気チェーンブロックは始動しません。
・水濡れは厳禁です。
・駆動時、出力の3倍以上の電源が必要になります。

※図面は、最寄りの営業所までお問い合わせください。

  • 商品カタログPDF

■仕様(メーカー:キトー)≪斜め吊り厳禁≫

型式 定格
荷重
(t)
フック間
最小距離(㎜)
標準
揚程
(m)
巻上げモータ
3相200V
巻上速度(m/min) ロードチェーン
線径x掛数
(㎜)
重量(㎏) 揚程1m
増し増加
重量
(㎏)
出力
(kW)
時間定格
(min)
50Hz 60Hz
ES100S 10 1330 6 3.0×2 30 2.6 3.2 11.2×4 360.0 12.0

※重量は、揚程6mの場合です。

お問い合わせ

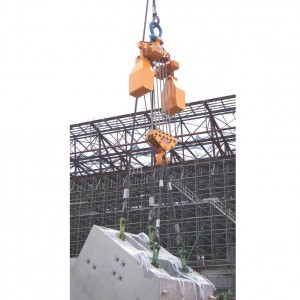

斜め吊り仕様電気チェーンブロック
型式:ER2-028SS/ER2-028SS/ER300SS

特徴:
・ER2-028SSは、最大45°まで斜め吊り作業が可能です。
・ER300SSは、最大20°まで斜め吊り作業が可能です。

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・逆相時は電気チェーンブロックは始動しません。
・水濡れは厳禁です。
・駆動時、出力の3倍以上の電源が必要になります。

  • 商品カタログPDF

■主要寸法図(㎜)

01-05-07-s



■仕様(メーカー:キトー)

型式 定格
荷重
(t)
フック間
最小距離C(㎜)
標準
揚程
(m)
巻上げモータ
3相200V
巻上速度(m/min) ロードチェーン
線径x掛数
(㎜)
等級 重量(㎏) 揚程1m
増し増加
重量
(㎏)
出力
(kW)
反復定格
(%ED)
50Hz 60Hz
ER2-028SS 2.8 880 15 3.5 60 4.6 Φ10.2×2 M4 180 4.7
ER2-028SS 2.8 880 20 3.5 60 4.6 Φ10.2×2 200 4.7
ER300SS 30.0 1930 15 4.6×2 60 1.2 Φ11.2×12 1570 36.0
お問い合わせ
2速式電気チェーンブロック
型式:ER2-010IS/ER2-020IS/ER2-025IS

特徴:
・懸垂形【単体】 巻上下2速インバータ
・フリクションクラッチ・上下限リミットスイッチ付
・非常停止押ボタン付

  • 商品カタログPDF

■主要寸法図

01-05-08-s



■寸法(㎜)

型式 C D a b d e f g h i
ER2-010IS 430 550 623 376 316 307 335.0 31 129.0 118.0
ER2-020IS 590 630 767 427 411 356 384.5 39 160.5 137.5
ER2-025IS 625 840 800 445 401 399 437.5 39 173.5 142.5



■仕様(メーカー:キトー)

型式 定格
荷重
(t)
フック間
最小距離C(㎜)
標準
揚程
(m)
巻上げモータ
3相200V
巻上速度
(m/min)
ロードチェーン
線径x掛数
(㎜)
等級 重量(㎏) 揚程1m
増し増加
重量
(㎏)
出力
(kW)
反復定格
(%ED)
ER2-010IS 1.0 430 4/6 1.8 40/20 8.1 Φ7.7×1 M5 53 1.33
ER2-020IS 2.0 590 4/6 3.5 40/20 8.1 Φ10.2×1 M4 91 2.30
ER2-025IS 2.5 625 4/6 3.5 40/20 6.6 Φ11.2×1 M4 102 2.80
お問い合わせ

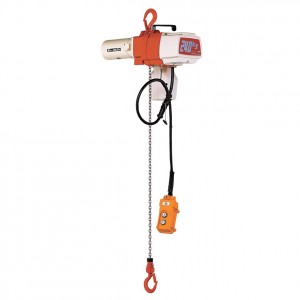

セレクト1速形
型式:ED24S/ED48S

確認事項:
①吊荷重 ②揚程 ③電源(プラグの有無)

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・水濡れは厳禁です。

※図面は、最寄りの営業所までお問い合わせください。

  • 商品カタログPDF

■仕様(メーカー:キトー)≪斜め吊り厳禁≫

型式 定格
荷重
(㎏)
揚程(m) 重量(㎏) 電源(V) モータ出力
(W)
時間定格
(min)
反復定格 定格電流(A) 昇降速度 フック間
最小距離C(㎜)
負荷時間率(%ED) 最大起動ひん度(回/時) m/s m/min
ED24S 240 6 17 100 600 25 30 180 10.5 0.225 13.5 330
10 20
15 22
20 25
30 30
50 41
ED48S 480 10 26 20 0.112 6.7 520
15 34
20 40
30 45
50 60
お問い合わせ
MC-5懸垂式(単相100V)・MH-5懸垂式(三相200V)
型式:MHC/MH

使用上のご注意:
・定格使用時間、電圧降下、単相運転に注意してください。
・三相200Vタイプは逆相時は始動しません。
・水濡れは厳禁です。
・三相200Vタイプは、駆動時出力の3倍以上の電源が必要になります。

※図面は、最寄りの営業所までお問い合わせください。

  • 商品カタログPDF

■仕様(メーカー:ニッチ)≪斜め吊り厳禁≫

型式 定格
荷重
(㎏)
標準
揚程(m)
巻上速度(m/min) モータ出力(kW) 電源(V) 時間定格
(min)
ロードチェーン 電源ケーブル長さ(m) フック間最小距離G(㎜) 重量(≒㎏) 揚程1m
増し増加
重量
(㎏)
50Hz 60Hz 50Hz 60Hz 種類 掛数(本)
MHC5005 0.5 6 5.4 6.4 0.62 単相100 15 CT-7.1 1 5 550 60.0 1.06
MHC5010 1.0 2.7 3.2 560
MH5010 6.2 7.3 1.17 1.40 三相200 30 57.0
MH5020 2.0 6.7 7.9 2.50 3.00 CT-11.2 725 105.2 2.60
MH5028 2.8 4.4 5.2 765 107.2
MH5050 5.0 2.6 3.1 2 925 135.2

※各機種揚程増しはお問い合わせください。

お問い合わせ
工事実績

商品に関連する工事実績は現在ございません。

揚重機関連商品
