■ トロリ 各種

プレーントロリ
型式:YSP005/TSP010/TSP020/TSP030/TSP050

確認事項:
①吊荷重 ②揚程 ③レール巾

  • 商品カタログPDF

■仕様(メーカー:キトー)

型式 定格荷重
(t)
適用レール巾
(㎜)
重量
(㎏)
TSP005 0.5 75・100 4.5
TSP010 1.0 75・100・125 8.0
TSP020 2.0 100・125・150 14.0
TSP030 3.0 23.0
TSP050 5.0 125・150・175 50.0
ロング吊ジク 1~5 300mm迄対応

※ロング吊ジク使用時はお問い合わせください。
※電気チェーンブロックと使用ずる場合には、直結加工が必要となります(有償)。1tのみ加工なしでご利用いただけます。

お問い合わせ

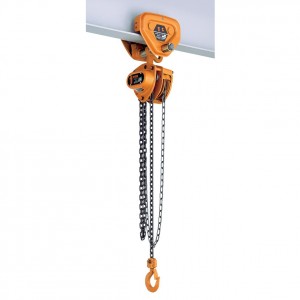

プレーントロリ結合形
型式:YSP005/TSP010/TSP020/TSP030/TSP050

確認事項:
①吊荷重 ②揚程 ③レール巾

特徴:
・荷物を手で押して横移動させる簡単なトロリタイプです。

使用上のご注意:
・H鋼を使用する場合K寸法に注意してください。
・電気チェーンブロックとのフック掛けは一部を除き禁止です。
・斜め引きで使用してはいけません。

  • 商品カタログPDF

■主要寸法図

01-04-02-s



■プレーントロリ仕様(メーカー:キトー)

型式 定格荷重
(t)
適用レール巾
(㎜)
重量
(㎏)
TSP005 0.5 75・100 4.5
TSP010 1.0 75・100・125 8.0
TSP020 2.0 100・125・150 14.0
TSP030 3.0 23.0
TSP050 5.0 125・150・175 50.0
ロング吊ジク 1~5 300mm迄対応



■プレーントロリ結合形仕様

種類
(呼び)
(T)
レール下面よりフック
までの最小距離 C
A
(レール巾最大の場合)
A’ B E G H I J K K’
直結 フック掛け
1/2 295 380 171 240 182 46 27.0 82 71 28 76 106
1 305 395 213 249 236 56 29.0 106 71 28 95 106
2 380 505 261 300 280 69 36.0 127 85 34 112 109
3 535 670 277 320 324 79 42.5 148 100 36 134 114
5 660 815 270 297 400 53 46.5 169 118 47 144 131

※c寸法はビームサイズにより多少異なります。

お問い合わせ

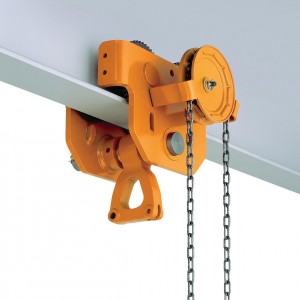

ギヤードトロリ
型式:TSG/GT

確認事項:
①吊荷重 ②揚程 ③レール巾

特徴:
・荷物の横移動が短い場合や、横行頻度が少ない作業に適しています。
・微調整が可能です。

使用上のご注意:
・斜め引きで使用してはいけません。

  • 商品カタログPDF

■主要寸法図

01-04-03-s



■仕様(メーカー:ニッチ)

型式 定格荷重
(t)
テクサリ 横行用 最小回転半径
(㎜)
適用レール幅
B(㎜)
トロリ最大幅
G(㎜)
重量
(㎏)
二つ折長さ
(m)
レール下面よりの長さ
E(m)
GT100 10 4.0 3.7 3000 150・175・190 565 105
3100 250・300 687 108
GT200 20 4.5 4.2 150・175・190 617・592・577 250
250・300 761・711 256
GT300 30 175・190 1015・1030 440



型式 定格荷重
(t)
揚程
(m)
適用レール巾
(㎜)
重量
(㎏)
  型式 定格荷重
(t)
揚程
(m)
適用レール巾
(㎜)
重量
(㎏)
TSG010
(GT5010)
1 2.5 75・100・125 12 GT100 10 4 150・175・190 98
6 16 6 100
10 20 10 104
1m増毎 1 1m増毎 1
TSG020
(GT5020)
2 3 100・125・150 19 GT200
(TSG200)
(GT-3)
20 4 150・175・190 200
6 22 6 204
10 27 10 212
1m増毎 1 1m増毎 2
TSG030
(GT5030)
3 3 100・125・150 27 GT300 30 4 175・190 478
6 30 6 482
10 34 10 490
1m増毎 1 1m増毎 2
TSG050
(GT5050)
5 3.5 125・150・175 56
6 59
10 63
1m増毎 1
ロング吊ジク 1~5 300m迄対応 ロング吊ジク 10~20 300m迄対応

※ロング吊ジク使用時はお問い合わせください。
※電気チェーンブロックと使用ずる場合には、直結加工が必要となります(有償)。1tのみ加工なしでご利用いただけます。

お問い合わせ
ギヤードトロリ結合形
型式:TSG/GT

確認事項:
①吊荷重 ②揚程 ③レール巾

特徴:
・荷物の横移動が短い場合や、横行頻度が少ない作業に適しています。
・微調整が可能です。

使用上のご注意:
・H鋼を使用する場合K寸法に注意してください。
・電気チェーンブロックとのフック掛けは一部を除き禁止です。
・斜め引きで使用してはいけません。

  • 商品カタログPDF

■主要寸法図

01-04-04-s



■ギヤードトロリ仕様(メーカー:キトー・ニッチ)

型式 定格荷重
(t)
揚程
(m)
適用レール巾
(㎜)
重量
(㎏)
  型式 定格荷重
(t)
揚程
(m)
適用レール巾
(㎜)
重量
(㎏)
TSG010
(GT5010)
1 2.5 75・100・125 12 GT100 10 4 150・175・190 98
6 16 6 100
10 20 10 104
1m増毎 1 1m増毎 1
TSG020
(GT5020)
2 3 100・125・150 19 GT200
(TSG200)
(GT-3)
20 4 150・175・190 200
6 22 6 204
10 27 10 212
1m増毎 1 1m増毎 2
TSG030
(GT5030)
3 3 100・125・150 27 GT300 30 4 175・190 478
6 30 6 482
10 34 10 490
1m増毎 1 1m増毎 2
TSG050
(GT5050)
5 3.5 125・150・175 56
6 59
10 63
1m増毎 1
ロング吊ジク 1~5 300m迄対応 ロング吊ジク 10~20 300m迄対応



■ギヤードトロリ結合形仕様

種類
(呼び)
(T)
レール下面よりフック
までの最小距離 C
A
(レール巾最大の場合)
A’ B E G H I J K K’
直結 フック掛け
1/2 305 380 273 309 236 116 27.0 106 60 19 95 106
1 305 395 273 309 236 116 29.0 106 71 28 95 106
2 380 505 346 385 280 154 36.0 127 85 34 112 109
3 535 670 356 398 324 157 42.5 148 100 36 134 114
5 660 815 373 401 400 156 46.5 169 118 47 144 131

※c寸法はビームサイズにより多少異なります。

お問い合わせ
